GGD低壓柜

應用領域:適用于發電廠，變電所(站)、工礦企業等電力用戶
突出優勢:柜門用轉軸式活動鉸鏈與構架相連、安裝、拆卸方便
Particulars

產品詳情

產品名稱：GGD低壓柜

詳細說明：

GGD型交流低電配電柜適用于發電廠，變電所(站)、工礦企業等電力用戶作為交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統中作為動力,照明及配電設備的電能轉換,分配及控制之用。

正常使用條件

1.安裝使用地點海拔高度不超過2000m;

2.周圍介質溫度不高于+40℃、不低于-5℃,24h的平均溫度不超過+35℃;

3.室內相對濕度不超過90%(溫度為25℃時)；

4.沒有導電塵埃與足以腐蝕金屬和破壞絕緣的氣體的場所；

5.沒有火災、爆炸危險的場所；

6.沒有激烈振動和顛簸,且垂直傾斜度不超過5°的場所；

7.若有特殊使用條件,請在訂貨時，和制造廠聲明。

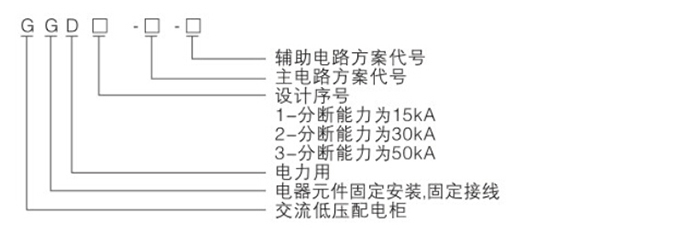

產品型號及含義

結構簡介

1.GGD型交流低壓配電柜的柜體采用通用柜的形式,構架用8MF冷彎型鋼局部焊接組裝而成,構架零件及專用配套零件由型鋼定點生 產廠配套供貨,以保證柜體的精度和質星，通用柜的零部件按模塊原理設計,并有20模的安裝孔，通用系數高，可以使工廠實現預生產, 既縮短了生產周期，也提高了工作效率。

2.GGD柜設計充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱梏孔,當柜內電器元件發熱后，熱量上升。通過上端的槽孔排出，而冷風不斷地由下端的槽的槽孔補充進柜使密封的柜體自下而上形成一個自然通風道，達到散熱目的。

3.柜門用轉軸式活動鉸鏈與構架相連、安裝、拆卸方便，門的折邊處均嵌有一根山型橡塑條，關門時與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

4.裝有電器元件的儀表門用多股軟銅線與構架相連，整柜構成完整的接地保護電路。

5.柜體面漆選用聚脂桔形烘漆，附著力強，質感好。整柜呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。

6.柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

8.GGD外殼防護等級IP30,也可根據用戶需要及環境要求IP20~40之間選擇。

技術參數

主電路方案

本開關柜主電路方案共132組，195個規格，但不包括由于輔助電路的控制與保護的變化而派生方案和規格。
